OPAL to rozwijane środowisko do modelowania, analizy i projektowania belek żelbetowych. Łączy geometrię konstrukcji, edycję zbrojenia, analizę przekrojów, wykresy wyników oraz zestawienia materiałowe w jednym interfejsie z równoległym podglądem 2D i 3D.
OPAL is a developing environment for modelling, analysing and designing reinforced-concrete beams. It combines structural geometry, reinforcement editing, section analysis, result diagrams and material schedules in one interface with simultaneous 2D and 3D views.
Wersja rozwojowaDevelopment versionOprogramowanie jest aktualnie rozwijane i może być niestabilne. Jeśli zauważysz błąd, nieczytelny wynik albo masz pomysł na ulepszenie — wyślij uwagę poniżej.The software is currently under active development and may be unstable. If you notice an error, unclear result or have an improvement idea, send feedback below.

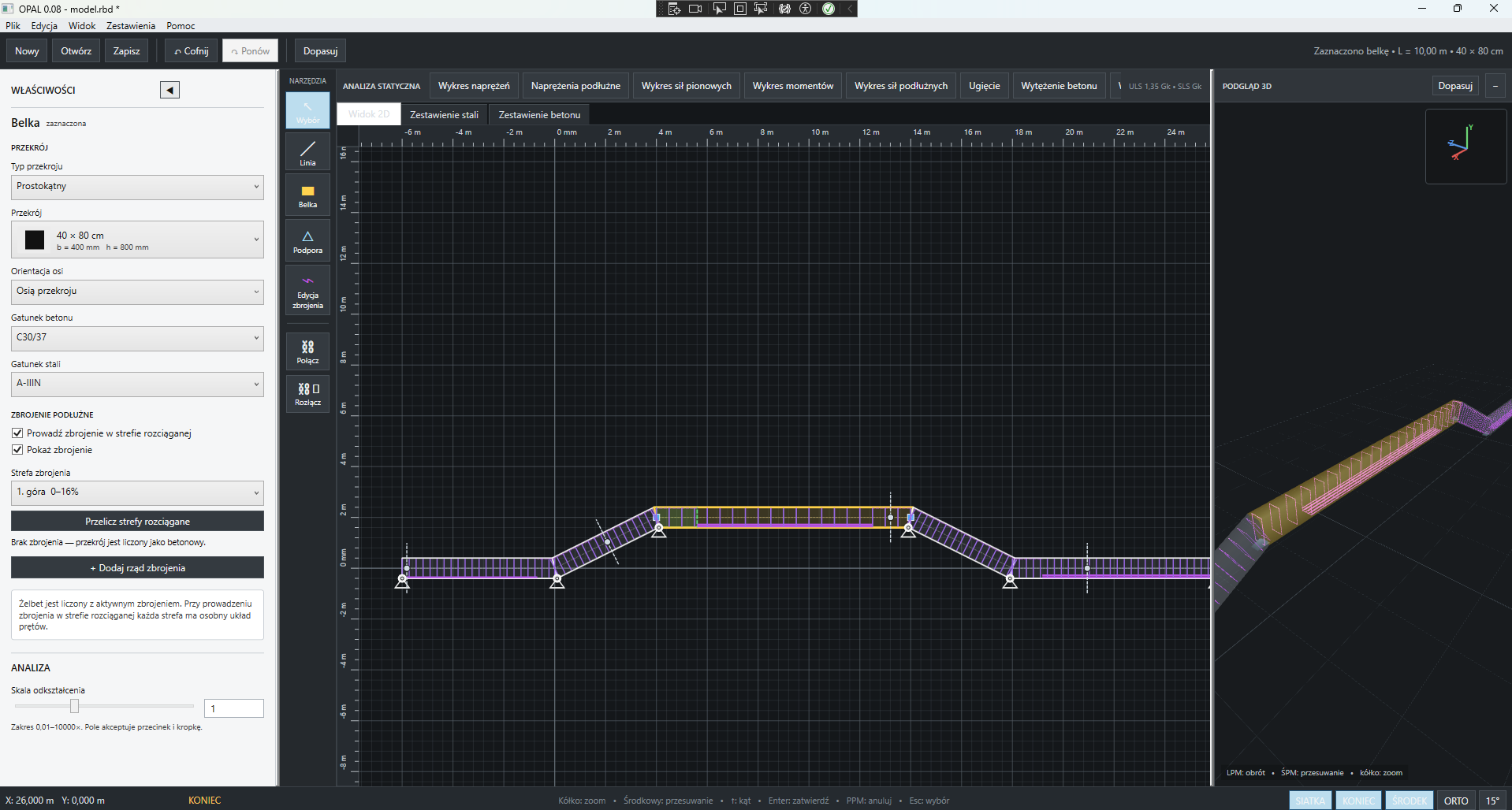

Model, przekrój i zbrojenieModel, section and reinforcement.
Modelowanie odbywa się bezpośrednio na roboczym widoku 2D, w którym użytkownik prowadzi osie belek, podpory oraz geometrię połączeń. Zaznaczenie elementu natychmiast otwiera jego właściwości: przekrój, klasę betonu, stal, orientację osi oraz ustawienia zbrojenia. Ten sam model jest jednocześnie prezentowany w podglądzie 3D, dzięki czemu można kontrolować przestrzenny przebieg zbrojenia bez przerywania pracy.
Modelling takes place directly in the 2D workspace, where beam axes, supports and connection geometry are defined. Selecting an element immediately exposes its section, concrete grade, steel grade, axis orientation and reinforcement settings. The same model is shown simultaneously in 3D, allowing reinforcement geometry to be checked without interrupting the workflow.

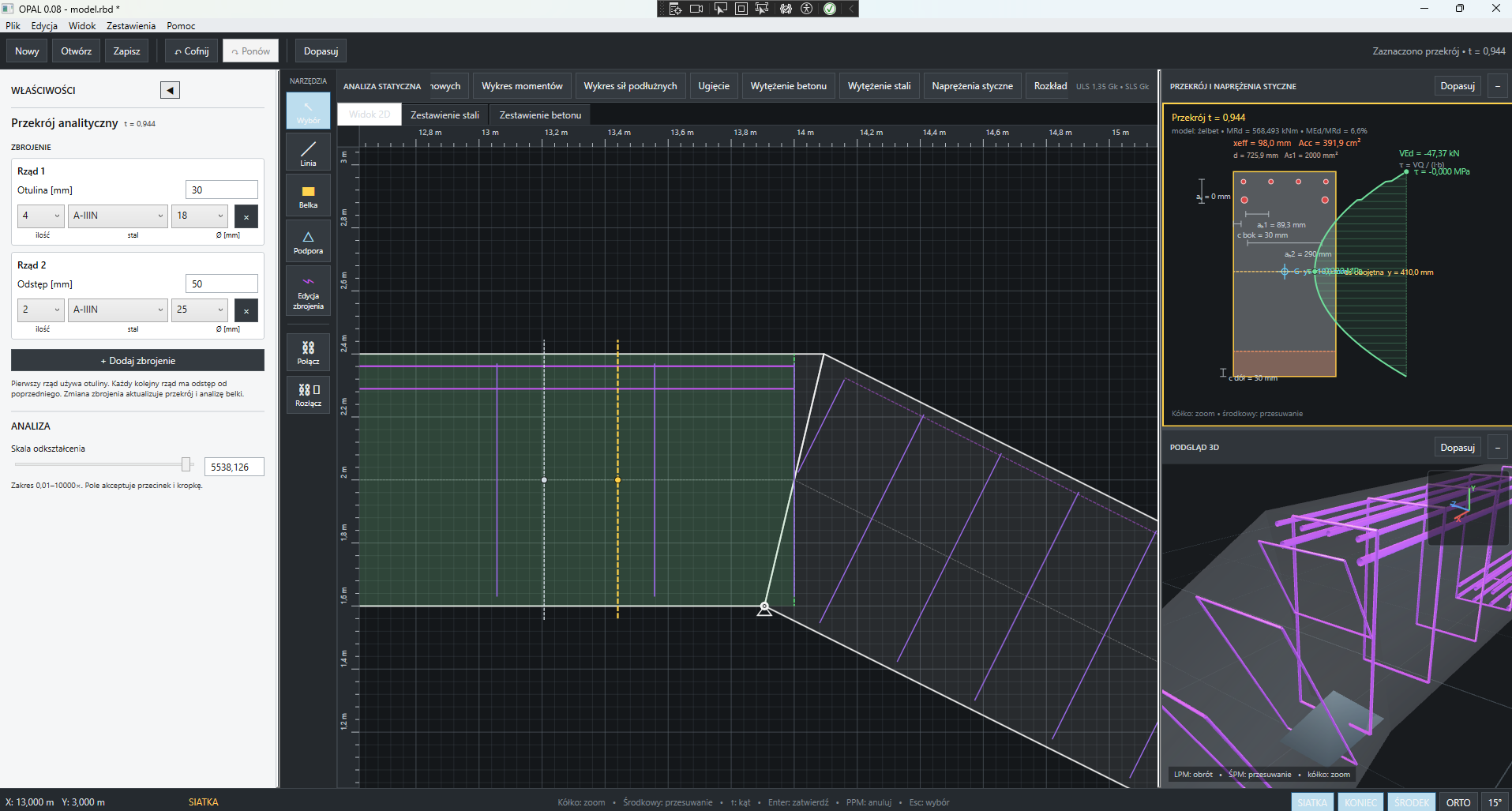

01strefy rozciągane i wiele rzędów zbrojeniatension zones and multiple reinforcement rows02otulina, średnice, liczba prętów i odstępycover, diameters, bar counts and spacing03lokalny przekrój analityczny w dowolnym miejscu belkilocal analytical section at any beam location04równoległy widok modelu 2D i 3Dparallel 2D and 3D model views
Analiza i wynikiAnalysis and results.
Po zbudowaniu modelu OPAL przechodzi płynnie od geometrii do kontroli zachowania konstrukcji. Wyniki są nakładane bezpośrednio na oś belki i pozostają czytelne także przy złożonej geometrii. Program pokazuje wartości charakterystyczne, ekstrema i lokalne przekroje, a użytkownik może szybko przełączać się pomiędzy momentami, siłami, ugięciem, naprężeniami oraz wytężeniem materiałów.
Once the model is built, OPAL moves directly from geometry to structural response. Results are overlaid on the beam axis and remain readable even for complex geometry. The program shows characteristic values, extrema and local sections, while the user can quickly switch between moments, forces, deflection, stresses and material utilisation.

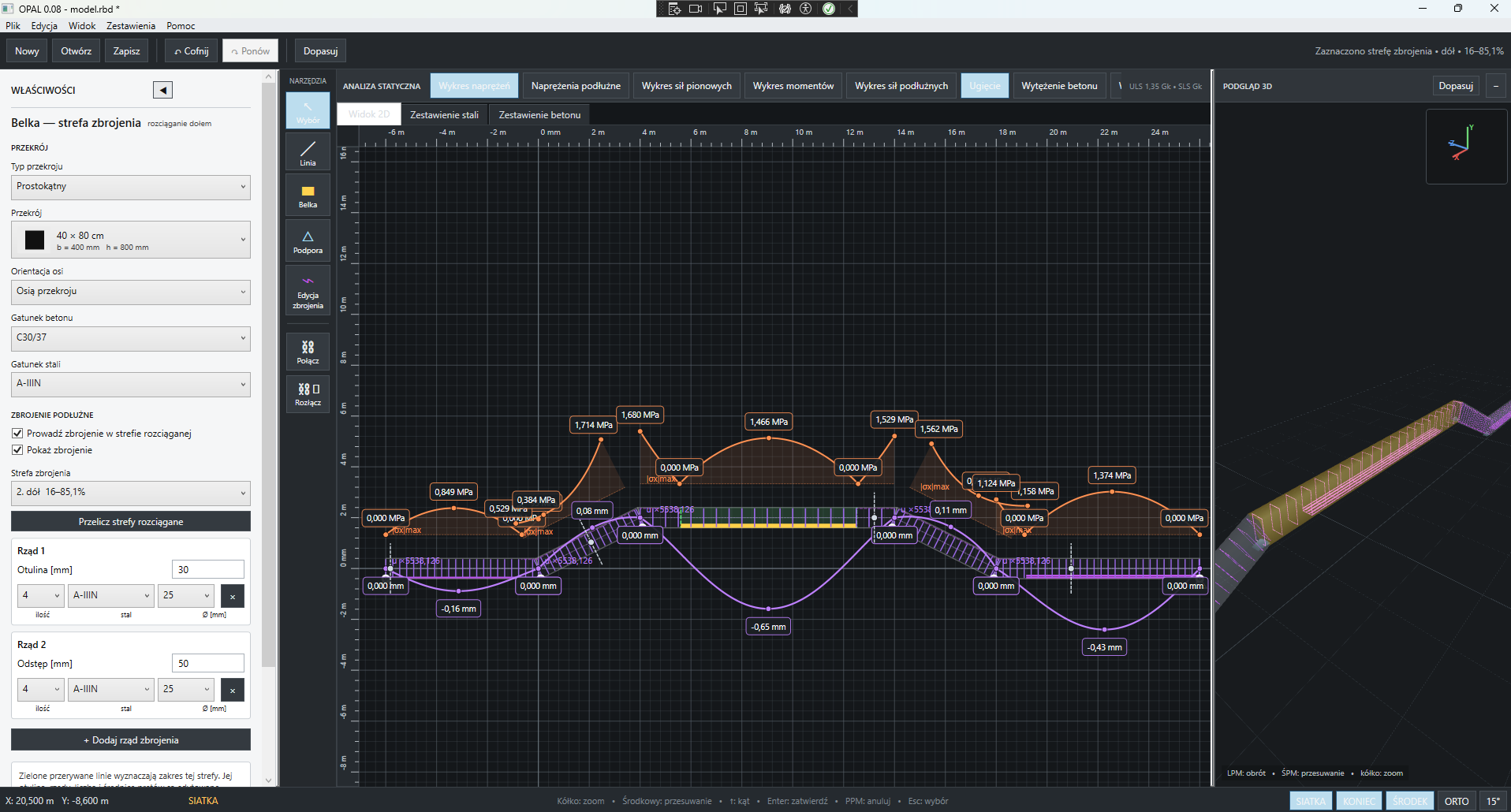

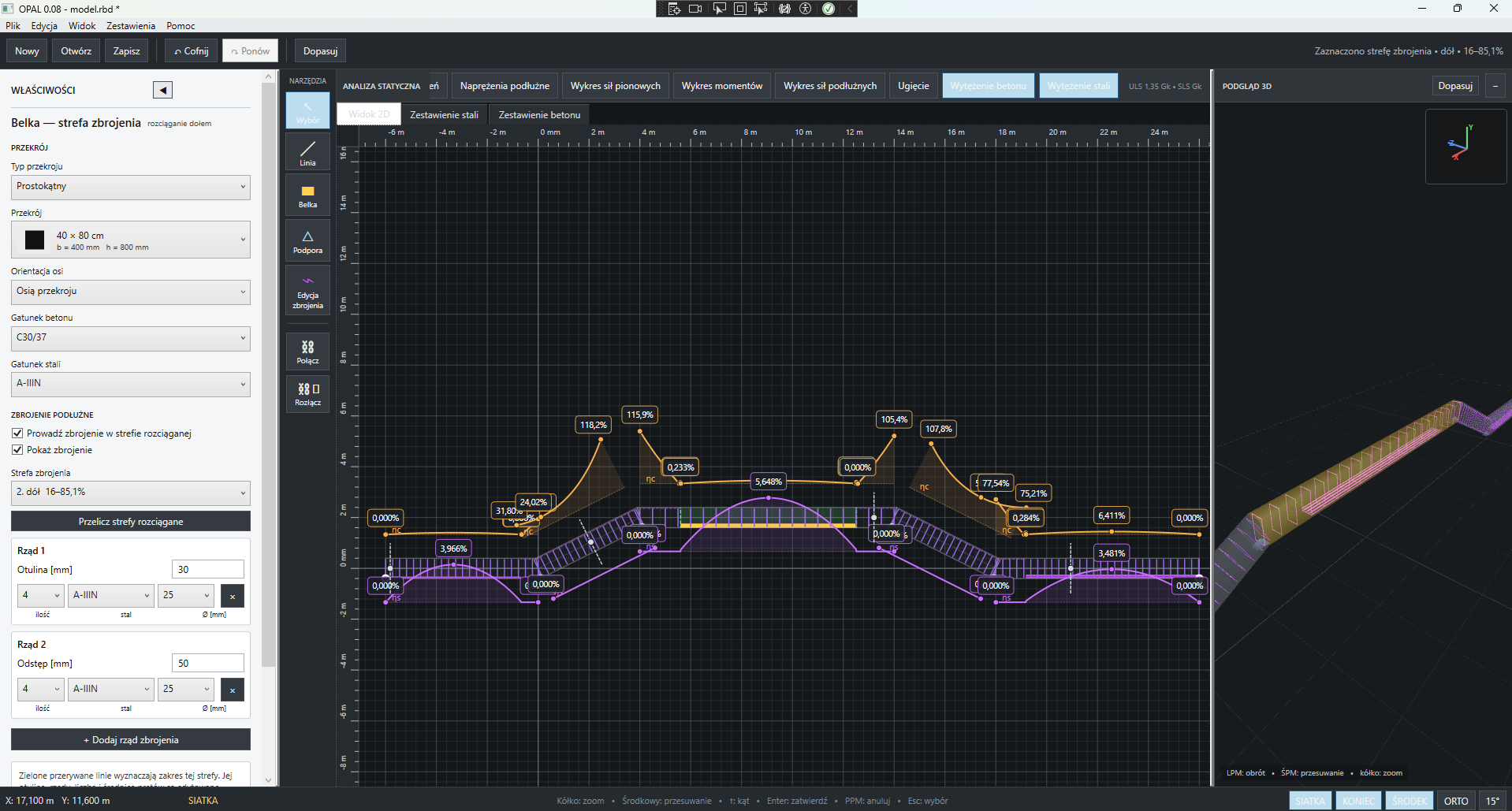

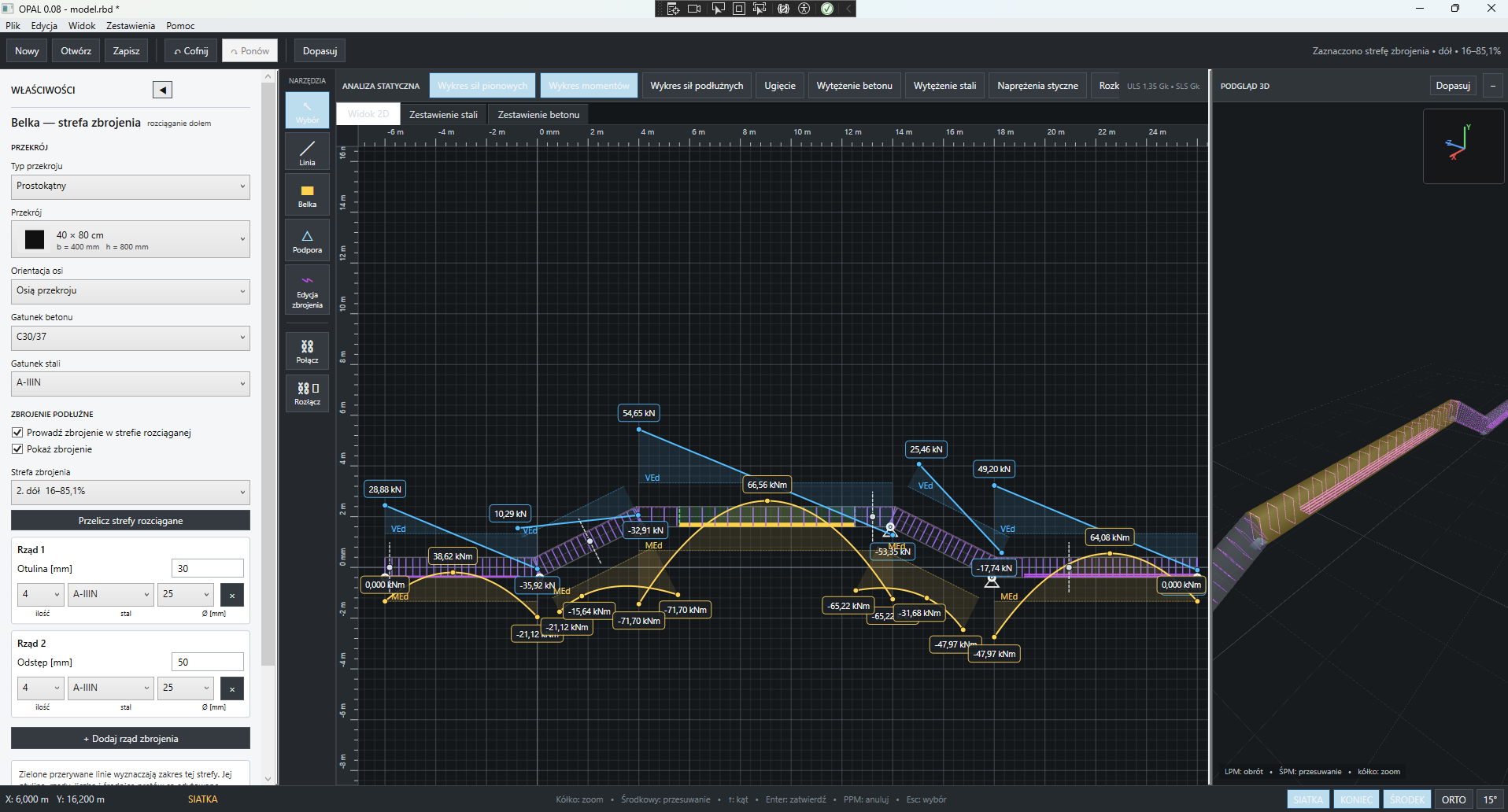

Mmomenty zginające i ekstremabending moments and extremaVsiły poprzeczne i podłużneshear and axial forcesσnaprężenia i analiza przekrojustress and section analysisuugięcia oraz wytężenie betonu i stalideflection and concrete/steel utilisation

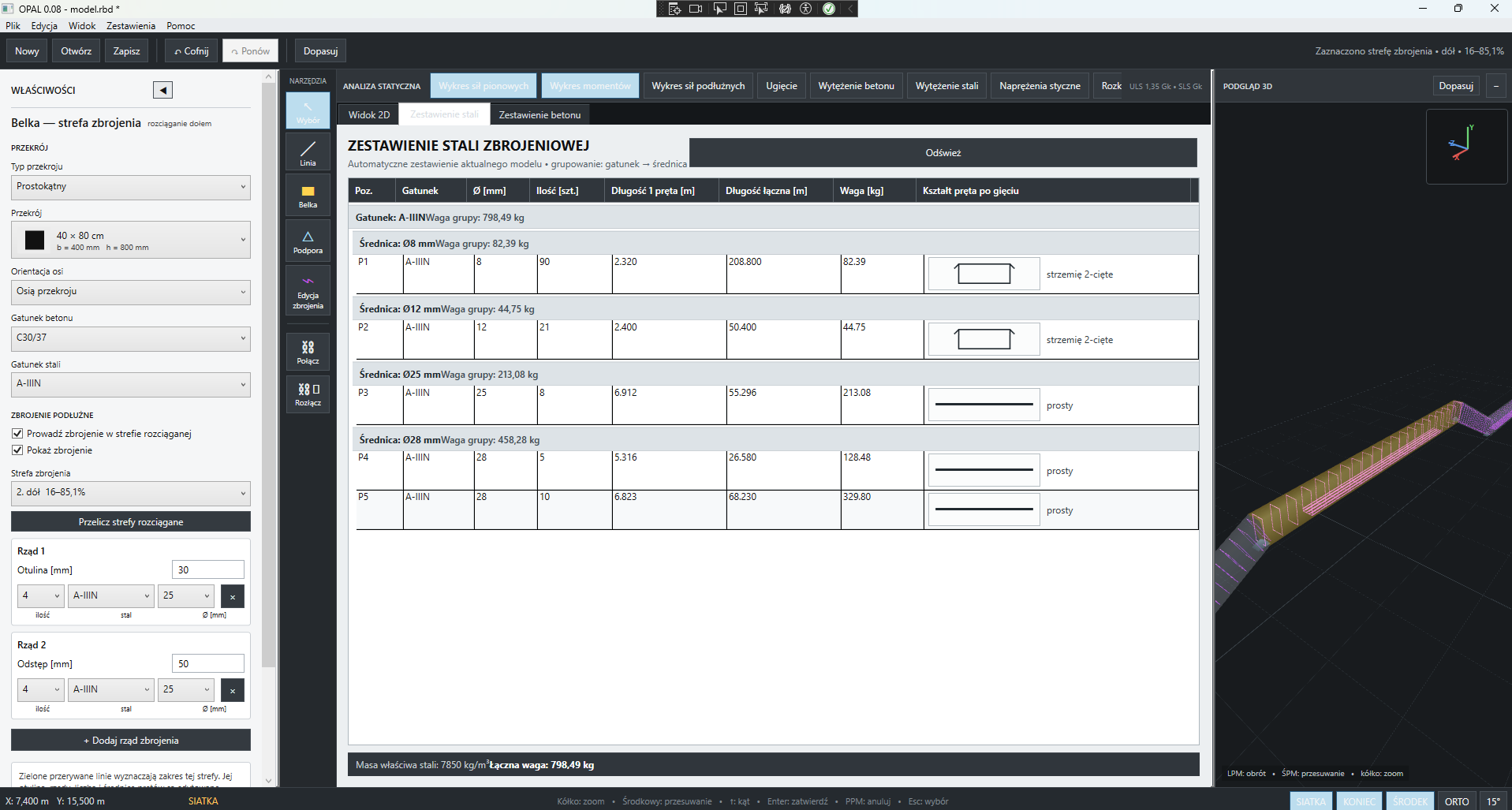

Automatyczne zestawieniaAutomatic schedules.
OPAL porządkuje dane projektowe również po stronie dokumentacji. Zbrojenie jest automatycznie grupowane według gatunku stali i średnicy, a zestawienie podaje liczbę prętów, długość pojedynczą i łączną, masę oraz schemat kształtu po gięciu. Pozwala to szybko przejść od modelu do czytelnego zestawienia materiałowego bez ręcznego przepisywania parametrów.
OPAL also organises design data for documentation. Reinforcement is automatically grouped by steel grade and diameter, while the schedule reports bar count, individual and total length, mass and bent-bar shape. This makes it possible to move from the model to a readable material schedule without manually re-entering parameters.
